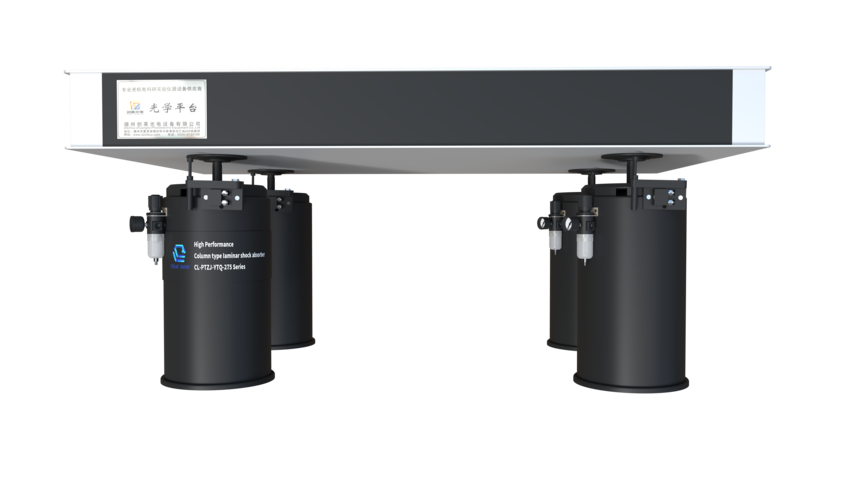

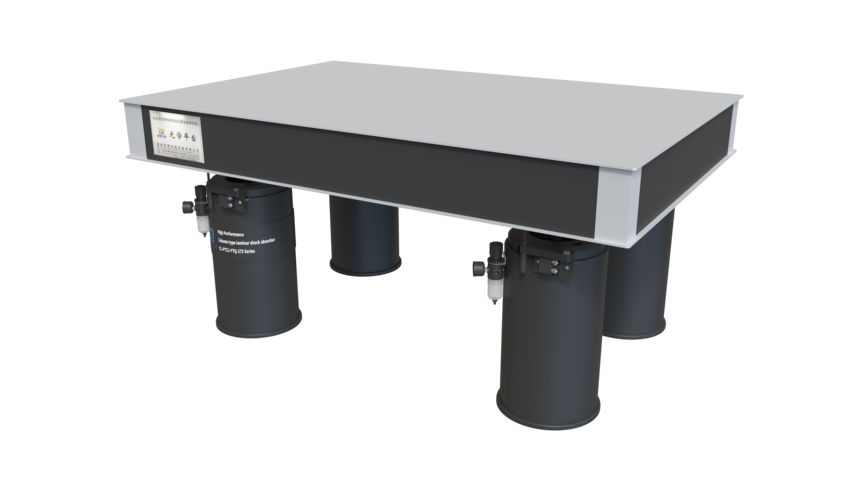

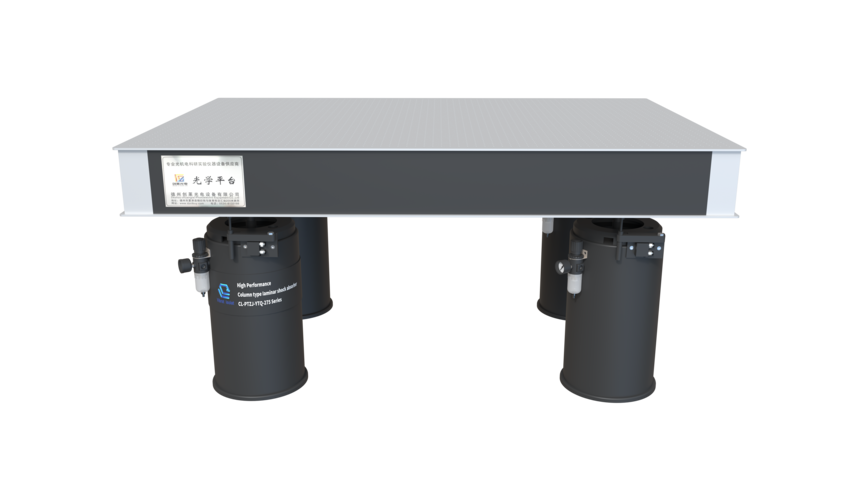

高性能独立悬触摆杆式气浮平台CL-QFPT系列

结构：半膜片式空气囊+三线摆杆独立柱形悬触+钢制蜂窝状结构平台台面

上台面：6mm-8mm厚度430icr17高导磁不锈钢，表面做密迪纹亚光处理（避免台面反光）

内部支撑：钢制蜂窝状支撑结构+高复合橡胶垫，能更大限度控制振动的响应

下底面：4~6m厚碳钢，内部做防锈漆，表面喷黑塑处理

侧板：内层碳钢板，外层为黑色铝塑板，美观实用，四角用不锈钢板包角

平面度：0.02mm/600mm*600mm,高于国内外同类产品

自动平衡：自动充气，自动平衡，响应时间短，平衡速度快，科研级气浮隔振光学平台

固有频率：垂直1.0~1.5Hz；水平1.0~1.5Hz,同负载和实际使用情况相关

振幅：≤1um

减震效率：X方向<5Hz时：88%~94%；    Y方向<5Hz时：86%~92%；     X方向<10Hz时：92%~98%；     Y方向<10Hz时：90%~95%

定位精度：±0.05mm

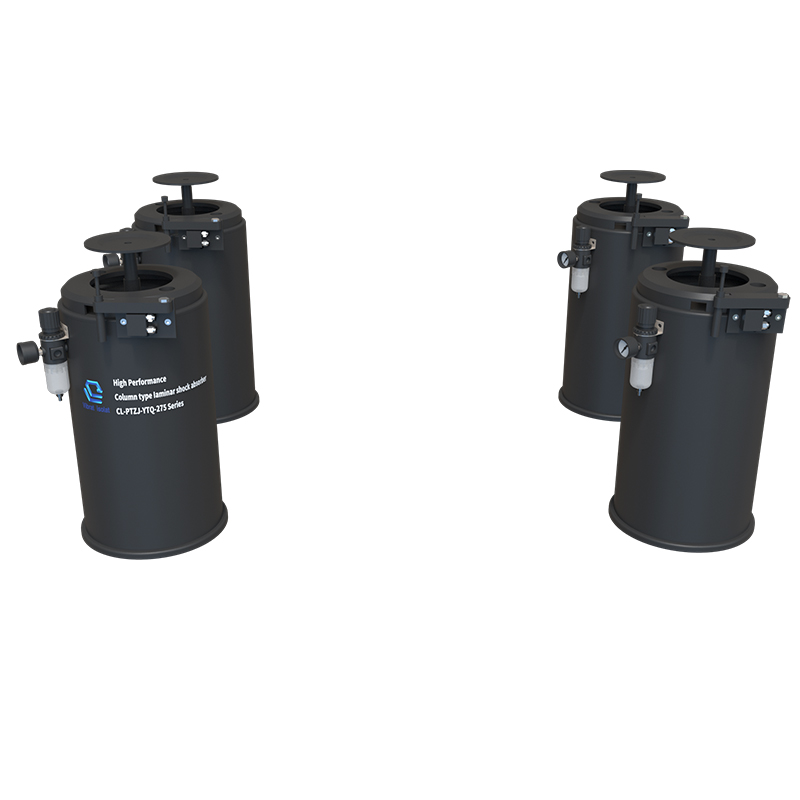

气浮支撑：柱式气浮支架采用半膜片式空气囊，气室为二层结构，采用三线摆杆独立柱形悬触 四支撑结构（3 米及以上为六支撑），独立支架无整体共振情况出现，内部三线摆设 计可将振动隔离到最低水平，并在受到干扰后实现高精度工作台重新定位，腔内微米 级层流阻尼技术，普通的层流阻尼采用的是在主气室与二级气室之间增加一个气孔的 方式用来压缩以及释放气体，从而实现控制稳定性。而微米级层流阻尼则是将其中一 层气室改为许多个微米级的小孔，这样将大大增加我们阻尼效率，并且降低了工作振 幅，混合腔设计极大增加了给定尺寸下的柔性体积，同时降低了固有频率。固有频率 小于1.5HZ。底部增加采用国标（GB\T20029-2005）规定的阻尼隔振垫，进一步减小 外界振动干扰设备仪器精度。支架3个水平调节阀，反应灵敏，响应时间短。

静音气泵：排气量：20L/min；   排气压力：0.7Mpa；    电压频率：220v50Hz；

运行噪声：40db

孔距：25mm*25mm

孔径：M6国标公制螺纹

台面厚度：50mm/100mm/200mm/300mm(可以定做其他厚度）

重量：50mm（长*宽*120kg)100mm(长*宽*135kg)200mm（长*宽*150kg）

负载：800-5000kg

定制外形：定制样式包括特殊的固定螺孔不同的外形等实现客户各种需求

服务：送货到楼下（首次上门免费上门安装服务）质保5年，终身维护（只收取成本和出差旅费）
