创莱光电 精密型电动整体平移台运动控制器CL-KZ08PCI CL-KZ08PCI 一维/二维/三维/四维/五维/六维

一.产品介绍

本控制器适用于Windows xp/7/10   32/64bit操作系统

. 32 /64位高速性能处理器；

. 3 /6 轴独立或者联动控制功能；

. 高速脉冲输出（100KHZ）；

. 12 路开关量输入（6 路低速，6 路高速）；

. 8 路大功率输出；

. 485 通讯接口，232 通讯接口，USB通讯接口；

. 两路模拟量输入；

. 可外接触摸屏或者文本显示器等人机界面；

. 优化的加减速曲线（电机可到3000 转以上）；

. 多路流水线工作，单台控制实现多台控制效果。

. 可增加触摸屏实现脱机操作，可以定制控制程序。

二.使用方法

1.将控制器接通电源，与相应电机连线。

2.将控制器接口与电nao串口连接（建议使用台式机，或者有串口的笔记本）如果使用USB控制，连上USB转接线，插入电nao，插入配套U盘里面有驱动程序。Win以上系统会自动安装，等待安装好就能在任务管理器查看到相应的端口。

3.如果是系统需要安装系统补丁，可直接联系我司相关人员。

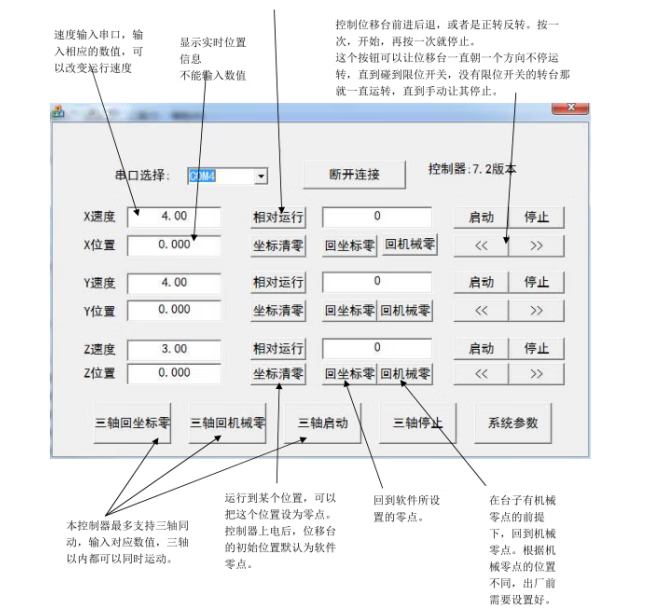

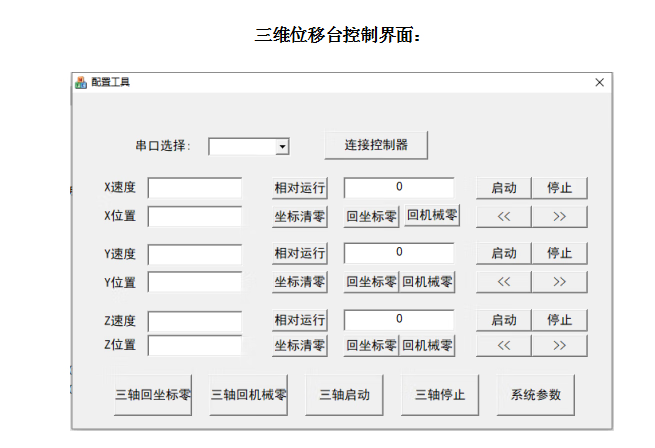

进入程序界面：选择对应的串口，如果直接用的是电nao的串口，选择COM1。如果用的usb转接线，安装好usb驱动后，根据对应串口，选择合适的接口。

备注：win7以上系统usb驱动会自动安装，插上U盘和usb线以后，电nao会自动搜寻，安装好后在任务管理器能够查询到对应的接口。

                                                                                           六维运动控制器

使用程序：相对运行和jue对运行切换的按钮，默认是相对运行。

相对运行：在右侧输入框输入对应的数值，例如，输入10 ，然后按“启动”按钮，位移台就前进10mm ，输入“-10”，则位移台反方向走10mm。如果是转台，则单位对应的是度数。

jue对运行：jue对运行是以零点位置为基准，运行到相应位置。

相对运行可以重复往前运行，即一步一步重复前进或者后退前提下。jue对运行在数值不改变只能走一次，因为jue对位置只有一个
