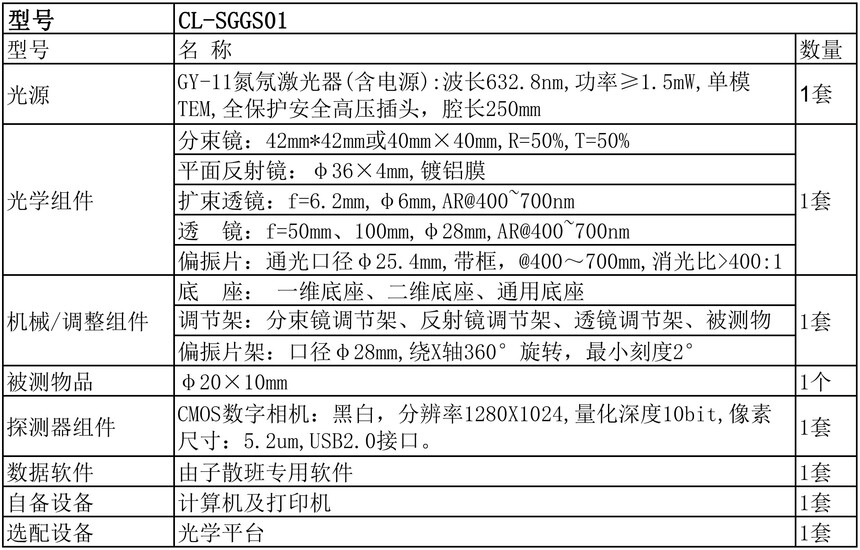

CL-SGGS01 电子散斑干涉（ESPI）实验装置主要面向大专院校教学使用。它是用激光光束直接照射到测试表面，再用数字相机采集变形前后表面散斑颗粒干涉形成的条 纹，用以测定其离面位移的新型、先进的测试技术。本实验装置可以使学生了解其原理和测量的方法。 仪器特点 1、采用了高清数字相机，更直观观察实验现象。 2、采用计算机处理图象，可利用软件画出测试表面受力变形后的三维立图，软件操作简单。 3、机构简单、精度高、灵敏性好、非接触、无需暗房操作，实时显示全场信息及处理信息快等优点，故而应用广泛，如物体形变测量、无损测量、震动测量等。 主要技术特点： 1.光源：氦氖激光器，波长632.8nm，功率≥1.5mW，单模TEM00，全保护安全高压插头，腔长250mm。 2.采用了高清数字相机，更直观观察实验现象。 3.结构：机构简单、精度高、灵敏性好、非接触、无需暗房操作，实时显示全场信息及处理信息快等优点，故而应用广泛，如物体形变测量、无损测量、震动测量等。 4.软件：可绘制出测试表面受力变形后的三维立体图，软件操作简单。 主要实验内容： 1.夫琅禾费单缝衍射 2.夫琅禾费圆孔衍射 3.菲涅尔单缝衍射 4.菲涅尔圆孔衍射 5.杨氏双缝干涉 6.菲涅尔双棱镜干涉 主要配置： 光学组件 (透镜、平面反射镜、偏振片、半透半反； 二维调整架、通用底座、一维底座、二维底座等） CL-GY-11氦氖激光器（含电源）摄像头 配套图象处理软件。
